盡管熱管在實際應用中已經展現出了其優越的性能，但在設計和優化過程中仍然面臨諸多挑戰。實驗測試雖然能夠提供真實的數據，但往往成本高昂且周期長。此外，實驗條件難以完全控制，可能會受到環境因素的影響。因此，仿真技術在熱管設計和優化過程中起到了至關重要的作用。
通過CFD技術模擬熱管的實際工作過程，以預測和優化其熱傳輸性能。仿真可以實現以下幾個目的：
設計優化：基于仿真數據，可以調整熱管的幾何形狀、管徑、管長、翅片結構等關鍵參數，以最大化其熱傳輸效率。
性能預測：通過CFD技術，可以預測熱管在不同工況下的溫度分布、壓力變化、傳熱效率以及響應速度等關鍵參數。
流動與傳熱特性分析：揭示熱管內部的流體流動和傳熱特性，觀察到流體在熱管內的流動路徑、流速分布、壓力分布以及溫度分布等關鍵信息。
物理模型復雜性：熱管仿真涉及到兩相流、多組分流動、相變現象、復雜的傳熱機制以及毛細力驅動的回流效應，這些都需要高精度的數學模型來描述。
邊界條件設置：準確設定熱管兩端及壁面的熱通量、壓力、濕度等邊界條件是仿真結果準確性的關鍵，而在實際情況中這些條件可能會隨時間和空間變化。
微尺度效應：部分熱管內部結構具有微觀特征，如微槽、多孔介質等，這類微尺度效應對傳熱有顯著影響，但建模難度較大。
數值計算挑戰：求解涉及非線性方程組的穩定性、收斂性和計算資源需求較高，特別是在處理大規模三維模型時。
HeatPipePro是專用于熱管內部流動、傳熱和傳質仿真的模塊。它能夠精確分析熱管中的吸液芯毛細驅動流動問題，揭示流體在微小通道中的流動機制；能夠有效處理吸液芯表面的兩相相變問題，準確模擬液體蒸發和氣體冷凝過程；能分析冷凝器內部壁面的冷凝問題，評估冷凝效率和冷凝液分布；能夠全面分析整個熱管回路的工作狀態，預測其在不同工作條件下的性能表現，為熱管產品的研發提供有力支持。

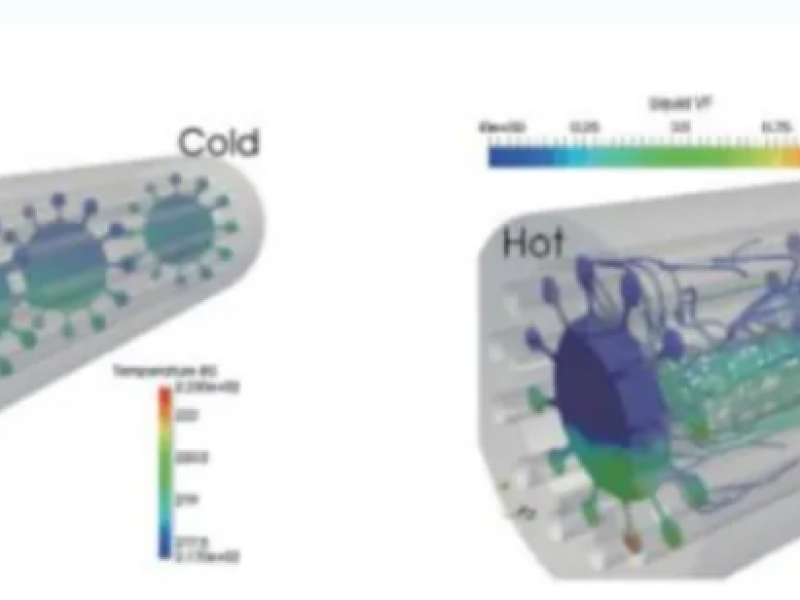

■ 航天器熱管相變冷卻

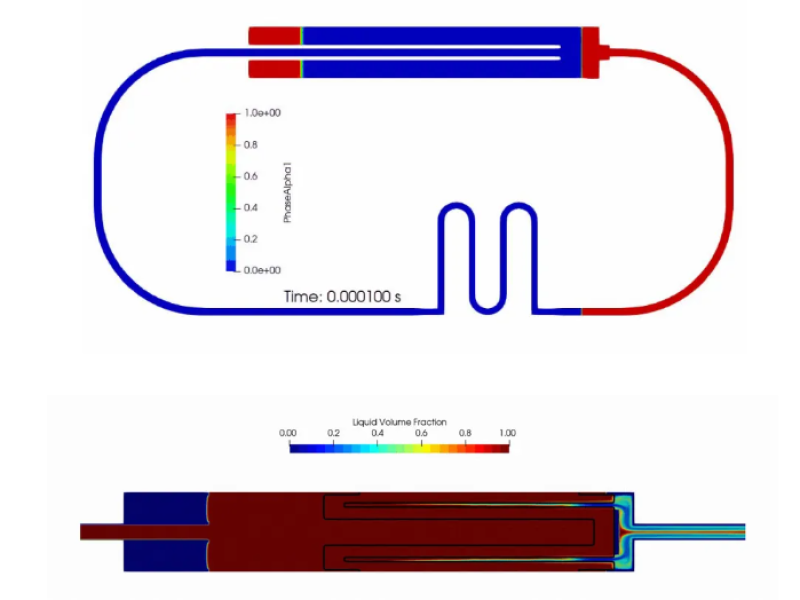

熱管相變傳熱的物理過程復雜，涉及兩相流動、換熱、傳質等現象，為時間與空間多尺度兩相流形態。軟件采用高效的Lee模型進行蒸發、冷凝現象的計算，多相流模型采用均相模型，可以模擬相變熱管的熱傳遞全過程。

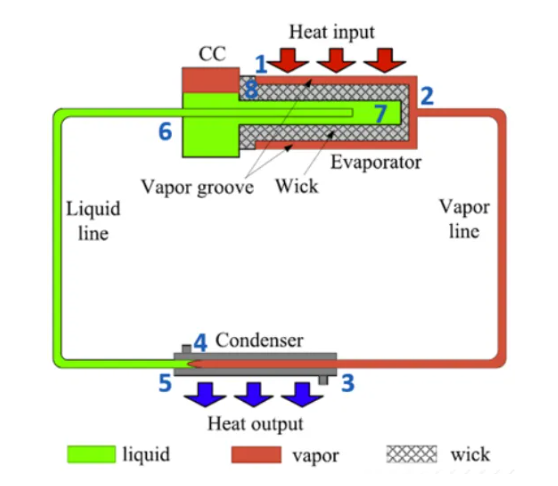

軟件通過模擬蒸發器內的毛細壓力模型和沸騰模型，分析了蒸發器在不同工況下的性能表現，并驗證了冷凝器內蒸汽冷凝過程受多種因素影響，為蒸發器和冷凝器的設計和優化提供了有力支持。
